激情五月婷婷丁香I日韩一区二区在线免费观看I色综合久久天天Iav最新资源I国产精品69久久久久I久久爽久久爽久久av东京爽

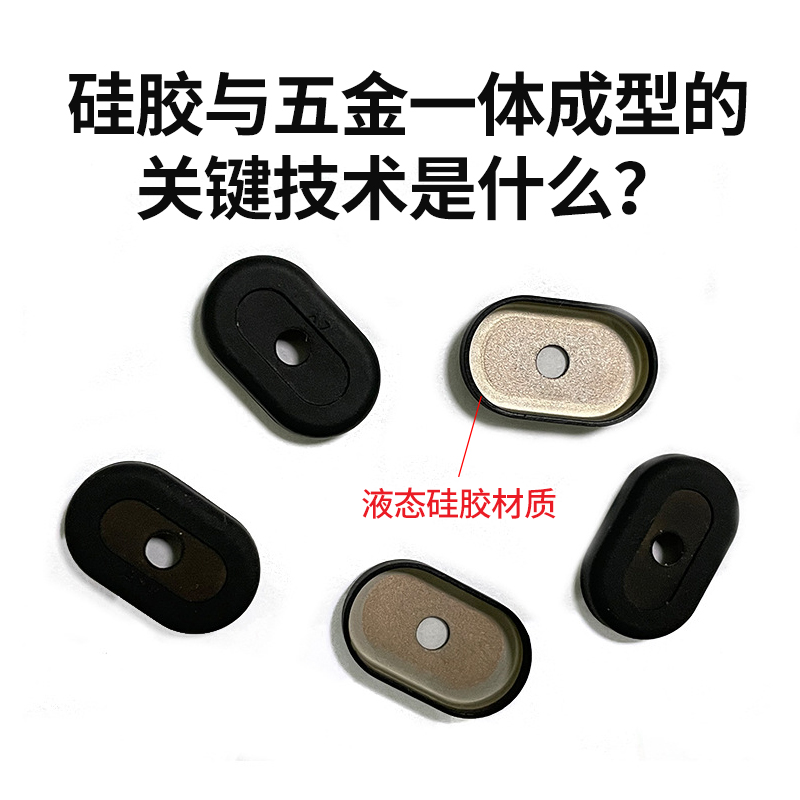

硅膠與五金一體成型的核心是實現(xiàn)硅膠與五金基材的高強(qiáng)度穩(wěn)定結(jié)合、精密尺寸控制及功能一體化，關(guān)鍵技術(shù)圍繞 “基材預(yù)處理、材料適配、模具設(shè)計、工藝調(diào)控” 四大核心環(huán)節(jié)展開，具體如下：

一、五金基材表面預(yù)處理技術(shù)（粘接基礎(chǔ)）

1. 機(jī)械粗化與微結(jié)構(gòu)化處理

核心目的：增加硅膠與五金的機(jī)械錨固力，擴(kuò)大接觸面積。

關(guān)鍵工藝：

噴砂處理：選用 80-120 目氧化鋁 / 碳化硅砂，壓力 0.3-0.5MPa，使五金表面粗糙度 Ra 達(dá)到 1.6-3.2μm，形成均勻凹凸結(jié)構(gòu)（硅膠填充后形成 “機(jī)械鎖”）；

激光微結(jié)構(gòu)化：用光纖激光（波長 1064nm）在五金表面刻蝕 50-100μm 深的蜂窩狀 / 條紋狀微孔，進(jìn)一步提升錨固效果；

滾花 / 開槽處理：針對軸類、柱狀五金，滾花深度 0.1-0.2mm 或開設(shè)環(huán)形凹槽，增強(qiáng)硅膠包裹后的抗扭轉(zhuǎn)能力。

2. 化學(xué)活化與底涂處理

核心目的：通過化學(xué)反應(yīng)在五金表面形成活性基團(tuán)，促進(jìn)與硅膠的化學(xué)鍵合。

關(guān)鍵工藝：

酸洗鈍化：不銹鋼用 20% 硝酸 + 5% 氫氟酸混合液浸泡 2-3 分鐘，去除氧化層；鋁合金用 15% 硫酸陽極氧化，形成多孔氧化鋁層（孔徑 10-20nm）；

硅烷偶聯(lián)劑底涂：根據(jù)五金材質(zhì)選型（不銹鋼 / 鈦合金選 KH-550，鋁合金選 KH-560），稀釋至 1%-3% 后噴涂，80-100℃烘干 5 分鐘，形成單分子結(jié)合層，使剝離強(qiáng)度提升 30% 以上；

等離子活化：用氬氣 / 氧氣混合等離子體（功率 300-500W）處理 30-60 秒，去除表面油污并引入羥基、羧基，表面能提升至 40mN/m 以上。

3. 清潔與干燥控制

預(yù)處理后需通過超聲波清洗（異丙醇 / 丙酮溶液，頻率 40kHz）去除殘留雜質(zhì)，烘干溫度 80-120℃，時間 10-15 分鐘，確保表面含水率≤0.02%；

預(yù)處理后 2 小時內(nèi)必須進(jìn)行包膠成型，避免表面再次氧化或沾污。

二、材料適配與選型技術(shù)（結(jié)合可靠性核心）

1. 硅膠與五金的兼容性匹配

優(yōu)先選用自粘型液態(tài)硅膠（LSR）：含乙烯基 / 環(huán)氧基活性基團(tuán)，無需底涂即可與五金形成化學(xué)鍵合，剝離強(qiáng)度≥3.5N/mm（傳統(tǒng)硅膠需底涂僅能達(dá)到 1.5-2N/mm）；

控制熱膨脹系數(shù)差異：硅膠熱膨脹系數(shù)（200-300×10??/℃）與五金（不銹鋼 11×10??/℃、鋁合金 23×10??/℃）差異需≤20%，避免冷熱循環(huán)導(dǎo)致界面剝離；

特殊場景選材：高溫環(huán)境（＞150℃）選耐高溫 LSR（耐溫 - 60℃~250℃），腐蝕環(huán)境選氟改性 LSR+316 不銹鋼組合。

2. 硅膠配方優(yōu)化

添加增強(qiáng)填料：氣相白炭黑提升硅膠拉伸強(qiáng)度（≥8MPa），確保機(jī)械錨固時硅膠不被撕裂；

調(diào)整硬度與彈性：根據(jù)五金結(jié)構(gòu)選擇 30-70Shore A 硬度，軟質(zhì)硅膠（30-50Shore A）適配密封場景，硬質(zhì)硅膠（60-70Shore A）適配結(jié)構(gòu)支撐場景；

抗老化改性：添加抗 UV 劑、抗氧劑，確保產(chǎn)品在戶外 / 高溫環(huán)境下長期使用（≥5 年）不老化開裂。

三、精密模具設(shè)計技術(shù)（尺寸精度保障）

1. 五金嵌件定位機(jī)構(gòu)設(shè)計

采用 “定位銷 + 壓料板 + 真空吸附” 三重定位：定位銷配合間隙≤0.005mm，壓料板確保五金平整，真空吸附（真空度≤-0.09MPa）防止薄壁五金變形；

多腔模具同步定位：通過整體式定位模板，確保各型腔五金定位偏差≤0.01mm，保證批次一致性。

2. 流道與排氣系統(tǒng)優(yōu)化

流道設(shè)計：采用圓形截面（直徑 4-6mm），轉(zhuǎn)彎處設(shè) R≥3mm 圓角，縮短硅膠流動路徑（≤150mm），避免壓力損失導(dǎo)致填充不充分；

排氣系統(tǒng)：在五金嵌件周圍、型腔末端開設(shè) 0.01-0.03mm 深的微排氣槽，復(fù)雜結(jié)構(gòu)增設(shè)透氣鋼或真空輔助排氣，防止困氣產(chǎn)生氣泡（氣泡直徑≤10μm）。

3. 溫控與脫模設(shè)計

分區(qū)溫控：模具溫度穩(wěn)定在 160-180℃（LSR 硫化溫度），溫差≤±1℃，避免局部硫化不均；

脫模機(jī)構(gòu)：采用軟質(zhì)頂針（硅膠 / 聚氨酯材質(zhì)）或推板脫模，頂出速度≤5mm/s，脫模斜度 1-3°，防止拉傷硅膠層或?qū)е挛褰鹨莆弧?/span>

四、成型工藝精準(zhǔn)調(diào)控技術(shù)（過程穩(wěn)定性關(guān)鍵）

1. 注射參數(shù)優(yōu)化

階梯式注射速度：低速（10-20mm/s）填充澆口→中速（30-50mm/s）填充型腔→低速（5-10mm/s）收尾，避免硅膠沖擊五金導(dǎo)致移位；

注射壓力控制：根據(jù)硅膠粘度與五金結(jié)構(gòu)調(diào)整 40-80MPa，薄壁五金（≤1mm）采用低壓注射（40-50MPa），厚壁五金（＞3mm）采用高壓注射（60-80MPa）；

保壓與硫化：保壓壓力為注射壓力的 50-70%，保壓時間 5-10 秒（補(bǔ)償硅膠收縮），硫化時間按硅膠壁厚計算（10-20 秒 /mm），確保硫化度≥95%。

2. 五金嵌件預(yù)處理與預(yù)熱

五金預(yù)熱至 80-100℃：減少與模具的溫差，避免硅膠因溫度驟降導(dǎo)致流動性下降，同時促進(jìn)硅膠與五金的界面反應(yīng)；

避免五金表面殘留油污：嚴(yán)格控制五金加工過程中的切削液、脫模劑使用，預(yù)處理后通過接觸角測試（≤60°）驗證清潔度。

3. 后處理與質(zhì)量檢測

冷凍修邊：-40℃低溫去除溢邊，精度 ±0.02mm，避免機(jī)械修邊損傷硅膠層；

二次硫化：200℃/2 小時，去除硅膠殘留低分子物，提升粘接強(qiáng)度與耐老化性；

檢測項目：剝離強(qiáng)度測試（≥3N/mm）、尺寸精度檢測（公差 ±0.01-0.05mm）、防水測試（IP67/IP68）、冷熱循環(huán)測試（-40℃~80℃，50 次無分層）。
